產品概述；

CTB系列永磁筒式磁選機適用于磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等亞鐵磁性物料的濕式磁選，也用于煤、非金屬礦、建材等物料的除鐵作業，以及選煤作業中的磁重介質回收。在重介質選別作業中，為了保證磁鐵礦或硅鐵的回收率，需要用第二臺磁選機對第一臺磁選機的尾礦進行再次選別。在這種情況下，可采用特別設計的尾礦再處理雙筒磁選機。它能提高回收率，提高精礦品位，減少尾礦流失，簡化選礦流程，降低成本，提高經濟效益。

技術特點；

■永磁筒式磁選機執行中華人民共和國機械行業標準《JB/7895-1999》，采用稀土復合磁系，并采用高強力膠（J-39）粘結，并用環氧樹脂灌注，磁系表面用不銹鋼帶加固，不脫落。筒體兩端加密封墊并涂密封膠，保證不進水；技術先進、結構合理。經過特殊設計，使磁場強度分布更加合理，分選效果比較明顯。

■體經過特殊設計，不易堵料、跑料。槽體型式為半逆流式。

■動方式有左傳動和右傳動兩種型式。

■滾筒表面橡膠采用直接硫化方式代替粘結方式，硫化層采用高耐磨橡膠，厚度為4mm，適用壽命2-3年，粘結強度3.5兆帕。

■場強度大、磁場深度大、處理能力大。

■結構簡單、處理量大；操作簡單、易于維護。

■進礦箱設計了產生合理礦漿流向的相應結構，使磁性礦物的回收率大大提高。

永磁筒式磁選機概述；

磁選機是在產業界使用廣泛、通用性較高的機種之一,利用各種礦物比磁系數的不同，借助磁力和機械力將混合料中的磁性物質分離開的設備。本機是近二十年來發展起來的新型選礦設備，主要用于細粒級強磁性礦物的干、濕式分選。

本機廣泛用于選礦、洗煤和化工等部門，用于濕式選別粒度為6-0毫米的強磁性礦物，并將礦物分為磁性物及非磁性物兩種產品。它所選別的強磁性物的比磁化系數X應不低于3000×10　6cm3/克，屬于這類礦物有磁鐵礦，磁黃鐵礦等，對于赤鐵礦、褐鐵礦、蕶鐵礦等須予選進行磁化焙燒，方能進行選別。

永磁筒式磁選機產品特點

濕式永磁筒式磁選機主要適用于粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選，也用于煤、非金屬礦、建材等物料的除鐵作業。磁選機的磁系，采用鐵氧體材料或與稀土磁鋼復合而成，筒表平均磁感應強度為100～600mT。根據用戶需要，可提供順流、半逆流、逆流型等 多種不同表強的磁選。本產品具有結構簡單、處理量大、操作方便、易于維護等優點。

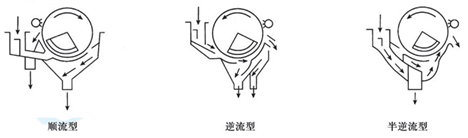

永磁筒式磁選機三種流向

半逆流槽適用于礦石粒度為0.5-0mm的強磁性礦物的濕式粗選和精選，尤其適用于粒度為0.15～0mm大礦物的精選。1；逆流槽適用于礦石粒度為0.6～0mm強磁性礦物濕式粗選和掃選。尤其適用于洗煤廠重介質回收等。2；順流槽適用于礦石粒度為6～0mm的粗選和精選。3；半逆流槽和順流槽都可串聯使用，提高精礦品位。

永磁筒式磁選機工作原理:

它主要由磁系、圓筒、分選槽、傳動裝置、以及給料、排料和溢流裝置組成。

本機是根據各種礦物不同的比磁化系數，利用磁力進行礦物分選。當?shù)V漿進入分選區時，由于各種礦物比磁化系數不同，在磁場磁力作用下，強磁性礦物被吸附在圓筒表面上，隨圓筒旋轉帶到精礦礦口，脫離磁系后借精礦沖洗水排入精礦箱；脈石和弱磁性礦物不能被磁力吸收，在槽體內礦漿流的作用下，逆圓筒旋轉方向自流進入尾礦排礦口。

磁系采用鐵氧體材料或與稀土磁鋼復合而成，筒表平均磁感應強度為100~600mT。

根據用戶需要，可提供順流、半逆流、逆流型等多種不同表強的磁選機。我廠產品具有結構簡單、處理量大、操作方便、易于維護等優點.

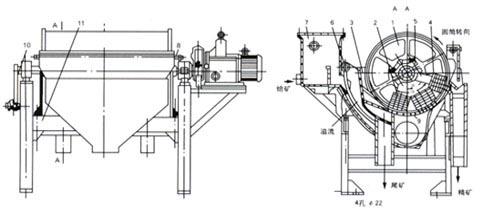

外觀尺寸圖：

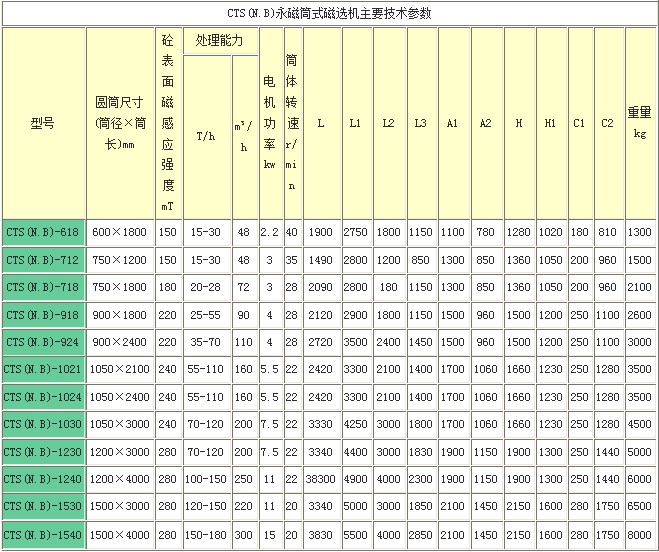

主要技術參數：

注：本型號磁選機有濃縮型(脫水型)可調節二、三段磨礦濃度、滿足用戶對鐵精粉品味的更高需求。

磁場強度可根據用戶需求在1500gs-10000gs之間特殊定做，筒表可做耐磨處理，請?jiān)诤灦ê贤瑫r(shí)注明。

干式永磁筒式磁選機； 　

干式永磁筒式磁選機是我公司新研制成功的磁分離設備。磁系全部采用高性能稀土釹鐵硼材料和鐵氧體材料制做，經過巧妙的開放式磁路設計，筒表分選區磁感應強度達到0.8T以上，磁場強度是常規中磁機的3-5倍，分選區的磁場力可達到電磁強磁選機的磁力水平。分選筒體采耐磨不銹鋼精制而成；分選礦 物通過振動給料器均勻地給到分選筒的上部，旋轉的筒體把非磁性物料拋離筒體，磁性物料受到強磁場力作用吸向筒體，用分礦板很方便、將磁性、非磁性物料分離。強磁場力為用筒式磁選機分選中、弱磁性礦物變成現實。 　　設備處理量大，分選礦物粒級范圍寬、分離精度高、不堵塞；結構簡單、維護方便，耗電量僅為電磁強磁選機的20%。 　　機主要用途：無水地區的選鐵作業；耐火材料和其它物料的除鐵作業。
